PWG (v. 1.0, 24.11.2001 rt)
비금속관로 탐지기 (플라스틱관로)

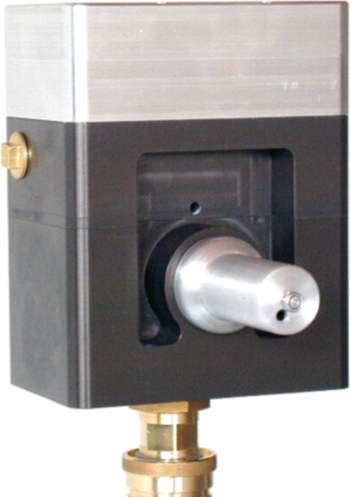

파동발생기 (PWG pulse wave generator)
관로의 재질에 관계없이, 지중관로 탐지.
작동원리: 전자파동밸브가 관로에 소리를 더한다.
모든 종류의 관로재질에 적합.
복합관로에도 적합.
50-600m 관로길이에 적합.
요구조건에 맞춰, 파동 강도를 조절가능.
청음성 향상을 위해, 간헐파동 혹은 지속파동으로 선택운영 가능.
제 품 소 개
PWG 시스템은 (파동)발생기와 수신기로 구성되어 있다. (파동)발생기는 전자 밸브이고, 수신기는 전통모델 혹은 특별모델의 음향 누수 탐지기이다. 작동원리는 단순하며 쉽게 적용할 수 있는 것이다. 즉, 전자밸브 (파동발생기)를 기존관로망의 수량계 (water column) 에 연결시키고, 관로망내의 모든 방향으로 수직적으로 퍼져 나아가는 低剛度의 압축 파동을 일으킨다. 이 저강도 파동은 관로망을 따라 소음을 발생시키고, 음향 누수탐지기로 찾아낼 수 있게 된다.
이 압축파동이 가장 강력히 들리는 곳은 보통 관로망 바로 위에서이다. 그러므로, 관로의 형상이나 재질에 관계없이, 어떤 종류의 관로라 하더라도, 비전문가조차 쉽게 탐지해 낼 수 있다.
주변소음과 구별하여 압축파동음의 청음성 향상을 위해,  PWG에는 두종류의 운영모드가 있다. 뚜렷이 구별되는 지속파동과 간헐파동이 그것이다. 또한 관로망에 해를 끼치는 것을 피하기 위해, 파동음의 강도를 조절할 수도 있다.
가장 좋은 관로탐지결과를 위해서는, 소음방지형 지중 마이크로폰이 내장된Aqua M100 D음향누수탐지기를 사용해야 한다. 이 장비는 PWG와의 작동에 알맞게 특별한 세팅을 하였다. 그렇지만, 다른 음향 누수탐지기도 사용될 수는 있음은 물론이다.
PWG와 Aqua M100 D로 구성된 시스템은 전자밸브 설치점부터 최대 600m까지 관로탐지가 가능하다. 관로매설 깊이는 0.3 에서 2 m 정도 사이를 오갈 것이다. 지반구조 및 지역적 특성에 따른 녹말 (Amyl) 정도에 따라, 그 성과는 결정될 것이다.
응용분야
상수도 시스템
관개망 시스템
비밀관로 연계
플라스틱관로망
비전도성 관로망
복합관로망
금속 및 전도성 관로
| 기술 데이터 (Aqua M100D 는 별도 참조) | |
| 파동타잎 | 지속파동 혹은 간헐파동 (사용자 선택가능) | | | 파동주파수 | 통상 60/min | | | 파동강도 | 조절 가능 | | | 수 압 | > 2kg/cm2 | | | 전원공급장치 | 외부 배터리 12V | | | 작동장치 | 통합 마이크로 조정장치로 작동하는 피에조(piezo) 발신음 발생기 | | | 제품크기 | 120 x 350 x 140 mm | | | 제품중량 | 6 kg | | | 수압연결선 | 1" | |
|
